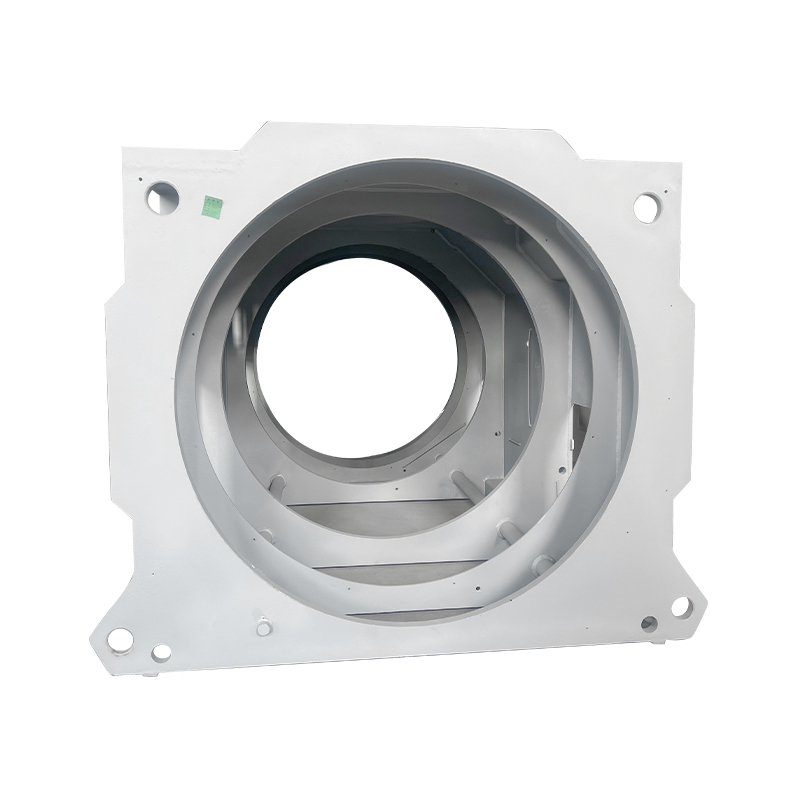

ฐานมอเตอร์ชนิดกล่องเชื่อมอุตสาหกรรม

I. แนวคิดพื้นฐานและการวางตำแหน่ง

ฐานเครื่องจักรแบบกล่องอุตสาหกรรมเป็นโครงสร้างรองรับมอเตอร์ที่ผลิตโดยใช้กระบวนการเชื่อมแผ่นเหล็ก โดยมีกล่องสี่เหลี่ยม/สี่เหลี่ยมเป็นตัวหลัก เป็นส่วนประกอบพื้นฐานที่ให้การรองรับที่มั่นคงและการปกป้องรอบด้านสำหรับมอเตอร์ โดยบรรจุส่วนประกอบของมอเตอร์ภายใน (สเตเตอร์ โรเตอร์ แบริ่ง ฯลฯ) ไว้ภายในกล่อง ในขณะเดียวกันก็ทำหน้าที่รองรับ กระจายความร้อน และป้องกัน เป็นประเภทเฟรมที่ต้องการสำหรับมอเตอร์อุตสาหกรรมขนาดใหญ่และมอเตอร์ที่ใช้ภายใต้สภาวะการทำงานพิเศษ

ครั้งที่สอง คุณสมบัติโครงสร้างที่สำคัญ

1. การออกแบบเฟรมหลัก
หน้าตัดสี่เหลี่ยมจัตุรัส/สี่เหลี่ยม: โครงหกเหลี่ยมเชื่อมจากแผ่นเหล็กหรือเหล็กโครงสร้าง ทำให้เกิดโครงสร้างรับน้ำหนักที่มั่นคงพร้อมประสิทธิภาพป้องกันการเอียงที่แข็งแกร่ง

การออกแบบแบบโมดูลาร์: มักใช้โครงสร้างที่ถอดออกได้เพื่ออำนวยความสะดวกในการขนส่งและการติดตั้ง ในระหว่างการบำรุงรักษา ชิ้นส่วนสามารถถอดประกอบได้ภายในเครื่อง

การจัดเรียงตัวทำให้แข็ง: มีการติดตั้งตัวทำให้แข็งตามขวาง ยาว หรือแนวทแยงภายในเฟรมเพื่อปรับปรุงความแข็งแกร่งโดยรวมและความต้านทานต่อการเสียรูปอย่างมีนัยสำคัญ

2. ส่วนประกอบที่สำคัญ
ฐาน: รับน้ำหนักเต็มและโหลดการทำงานของมอเตอร์ โดยทั่วไปจะเชื่อมจากแผ่นเหล็กหนา (8–20 มม.) โดยมีขาปรับระดับที่ด้านล่าง

สิ่งที่แนบมา: แผ่นด้านข้างแบบกล่องที่ปกป้องส่วนประกอบภายในพร้อมช่องระบายความร้อนที่สงวนไว้และประตูตรวจสอบ/บำรุงรักษา

แผ่นปลาย: อยู่ที่ปลายทั้งสองด้านของเฟรม มีรูแบริ่งและรูป้อนผ่านสายเคเบิล และเชื่อม/ยึดเข้ากับกล่องหุ้ม

3. จุดเด่นด้านการใช้งาน

ระบบทำความเย็น: ตู้ได้รับการออกแบบให้มีช่องเปิดระบายอากาศ ครีบระบายความร้อน หรือท่อระบายความร้อนเพื่อแก้ไขปัญหาการกระจายความร้อนที่มีอยู่ในโครงสร้างที่ปิดล้อม

การออกแบบการปิดผนึก: ใช้ซีล/ปะเก็นที่ข้อต่อเพื่อให้แน่ใจว่ามีระดับการป้องกันที่ต้องการ (IP54/IP55) สำหรับประสิทธิภาพการป้องกันฝุ่นและกันน้ำ

ข้อกำหนดในการยก: มีการติดตั้งแหวนยกหรือตัวดึงที่ด้านบนเพื่อให้ติดตั้งและจัดการได้ง่ายขึ้น

กล่องขั้วต่อ: เชื่อมอย่างอิสระที่ด้านข้างของตัวเครื่อง ทำให้มีอินเทอร์เฟซการเชื่อมต่อไฟฟ้าเพื่อการบำรุงรักษาที่ง่ายขึ้น
