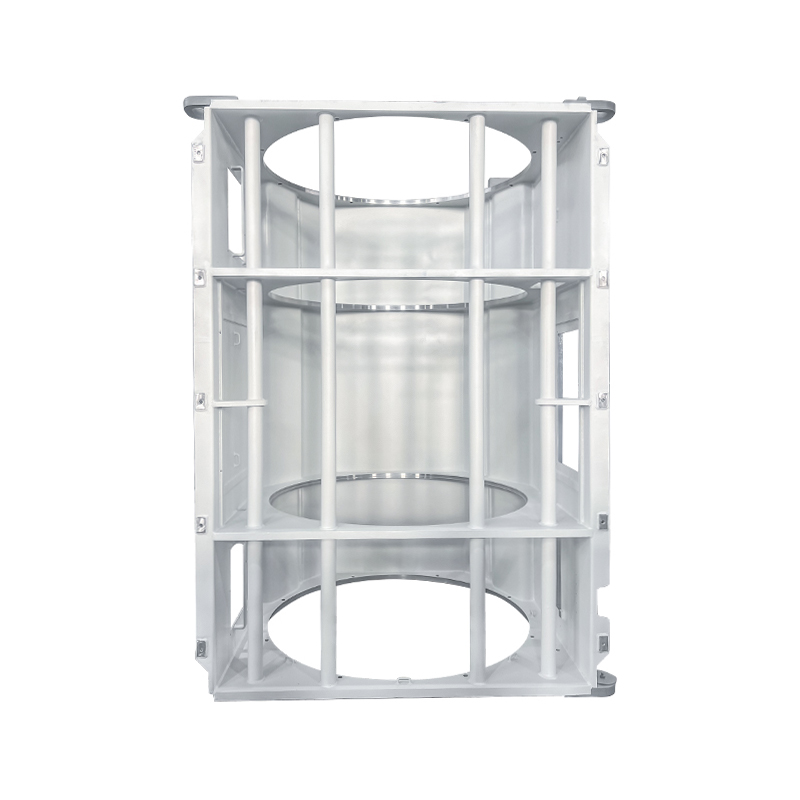

โครงมอเตอร์ทรงกระบอกฐานสี่เหลี่ยม

โครงมอเตอร์ทรงกระบอกฐานสี่เหลี่ยมเป็นโครงสร้างรองรับแบบไฮบริดที่รวมฐานล่างสี่เหลี่ยมเข้ากับส่วนบนหรือส่วนกลางทรงกระบอก โดยผสานรวมความเสถียรของฐานแบบกล่องเข้ากับข้อดีเชิงพื้นที่และการทำงานของกระบอกสูบ และมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมมอเตอร์ไฟฟ้า คุณลักษณะเฉพาะของมันคือการออกแบบ "ส่วนล่างทรงสี่เหลี่ยมที่มั่นคง ส่วนบนทรงกระบอก": ส่วนล่างให้การสนับสนุนที่มั่นคงผ่านฐานสี่เหลี่ยมจัตุรัสหรือสี่เหลี่ยม ในขณะที่ส่วนบนหรือส่วนกลางของทรงกระบอกตรงตามข้อกำหนดการใช้งานพิเศษ

คุณสมบัติโครงสร้างหลัก
1. การออกแบบโครงสร้างคอมโพสิต
ฐานสี่เหลี่ยม:
สร้างโดยการเชื่อมแผ่นเหล็กเข้ากับโครงที่แข็งแกร่ง พร้อมส่วนรองรับสี่มุมที่ให้ความสามารถในการป้องกันการเอียงได้ดีเยี่ยม

ขาปรับระดับที่ด้านล่างช่วยให้สามารถปรับให้เข้ากับพื้นที่ไม่เรียบและรับประกันการจัดตำแหน่งในแนวนอนที่แม่นยำ

ส่วนทรงกระบอก:
ส่วนตรงกลางหรือส่วนบนใช้โครงสร้างทรงกระบอก โดยทั่วไปจะประดิษฐ์โดยการรีดและเชื่อมแผ่นเหล็ก

ทรงกระบอกและฐานสี่เหลี่ยมเชื่อมต่อกันผ่านโครงสร้าง "การเปลี่ยนผ่านแบบกลมเป็นสี่เหลี่ยม" ช่วยให้การแปลงทางเรขาคณิตราบรื่น

สามารถรวมตัวทำให้แข็งภายใน ช่องระบายอากาศ หรืออุปกรณ์กำหนดตำแหน่งเพื่อเพิ่มฟังก์ชันการทำงานได้

2. เทคโนโลยีการเชื่อมต่อที่สำคัญ
การเชื่อมแบบผสมผสาน: ตะเข็บเชื่อมต่อเนื่องเชื่อมระหว่างฐานสี่เหลี่ยมและส่วนทรงกระบอกเพื่อให้มั่นใจถึงความแข็งแกร่งโดยรวม

แผ่นเสริมแรงที่ข้อต่อวิกฤตช่วยเพิ่มความต้านทานแรงบิด

3. ระบบรองรับมอเตอร์
ส่วนทรงกระบอกรองรับแกนสเตเตอร์ โดยมีตัวทำให้แข็งตามแนวแกนที่ให้การสนับสนุนเพิ่มเติม

ฐานสี่เหลี่ยมมีฐานลูกปืนและระบบทำความเย็น อำนวยความสะดวกในการบำรุงรักษาและการประกอบ
